爱知县 / 汽车零配件模具厂商
毛坯工件的不规则、变形、导致工件装夹非常消耗时间。

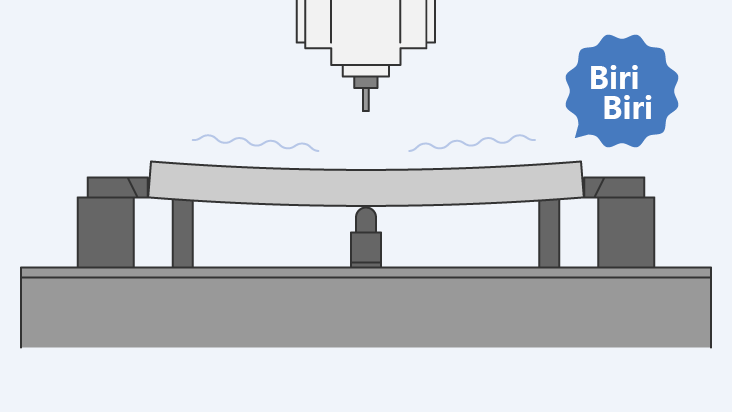

如果要对工件上面进行加工时、会因为侧面被夹紧就会出现偏离、因为是大而平行的工件所以用辅助元件来固定在中间。但是空间有限、无法实施。因此加工的产品有瑕疵、加工效率也无法提高。对此十分困扰。

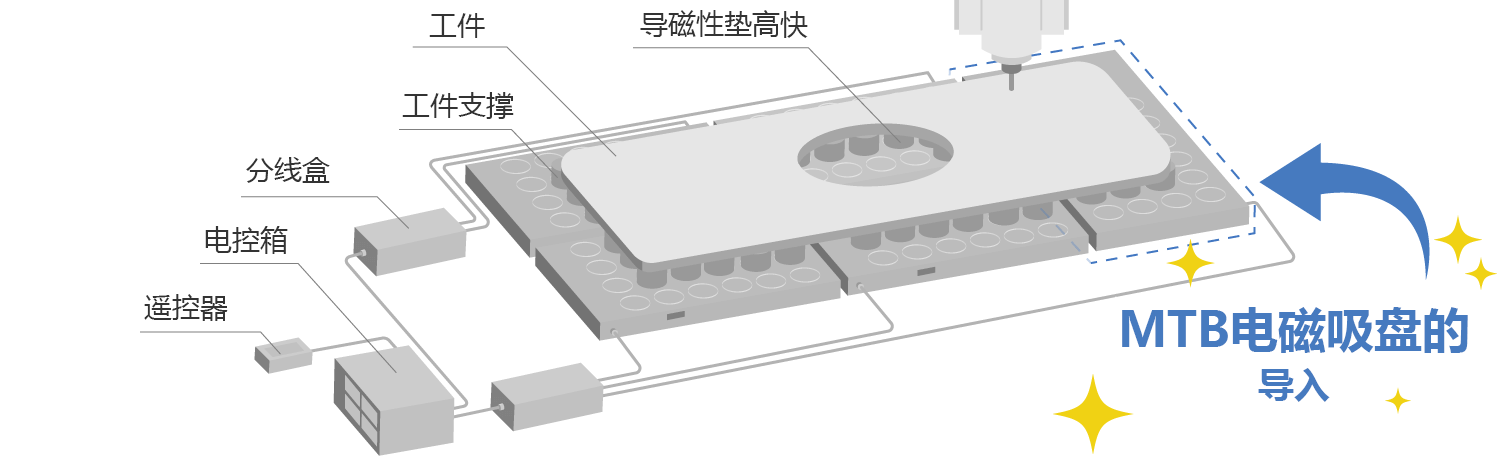

电磁的导入使用是为了解决工件加工的瑕疵和夹具的移位等问题。电磁吸盘是使用磁气来从工件下方夹紧吸附、加工工件上面时候、不需要在工件侧面夹紧、即使是在侧面使用夹具夹紧的情况、也不会移位。这次电磁吸盘是配合工件的尺寸而作、将5台电磁吸盘并列、磁气辅助块放在电磁吸盘上面就可以夹紧工件中心位置、解决工件移位、导致加工出现的瑕疵。
另外、通过向安装在5台电磁卡盘的连接器上增加一根延长电缆并将其固定在一个位置上、操作人员可以在不移动工件的情况下夹紧工件、并且可以缩短夹紧时间。
产品名 | 电磁吸盘 |
---|---|
特长 | 强力夹紧力夹紧工件。 无论是谁都可以操作。五面可加工,干涉少。 |
产品名 | 磁气垫高块 |
---|---|
特长 | 用螺丝可以固定其产品在电磁吸盘表面上来保护电磁吸盘。通常、在磁盘3处设置、从而决定工件的高度。 由于工件是被垫高的、所以打孔加工时也可以避免干涉。 |
产品名 | 磁气工件辅助元件 |
---|---|
特长 | 为了解决不规则工件或者加工易有瑕疵的工件、可以使用电磁吸盘。为了确定工件的高度、可以使用多个磁气垫高块的辅助来进行、这样吸附面积和夹紧里都会增加、确保加工精度。 |
通过固定夹紧的效果、解决了因工件尺寸问题在加工中容易出现移位达到70%。加工中出现瑕疵避免、工作效率提高。
另外、电磁吸盘的操作只需要一个按键即可操作、5台电磁吸盘可以使用一条电线控制。装夹时间也从原来的15分钟虽短至3分钟。
